Selección de conceptos (continuación)

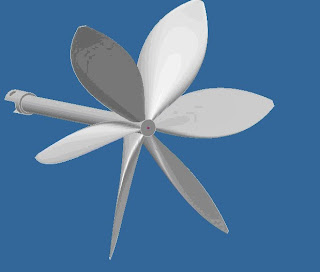

Alternativamente seguimos investigando algún otro tipo de hélice, y se nos ocurrió hacer una hélice plana, que es de mas fácil diseño, y por ende mas barata, y que puede ser capaz de generar la misma potencia que la hélice curva, la hélice diseñada es la siguiente.

Diseño 1

La cual montada en el aparato antes mencionado queda de la siguiente forma:

Pero analizando esta opcion, pesamos que puede ser muy pesada, y por ende no cumplir con una de las necesidades del cliente, asique analizamos una con menos azpas:

Diseño 2

Esta hélice se ve bastante mas liviana que la anterior, y mas barata, y mas fácil de armar, pero generara menor potencia.

Todos estos diseños mostrados anteriormente, tienen el problema de la dirección de la hélice, la cual no aprovecha todo el viento, y el problema de que la estructura tiene que resistir la hélice, por lo cual hay que hacerla de algún tipo de madera, o tuvo de pvc, para que sea mas fácil el giro, pero que le agrega peso.

Este diseño, cumple con varios requisitos del cliente, es resistente, fácil de armar, autosustentable, bajo costo, no contamina, pero creemos que puede tener un problema de eficiencia.

Debido a este problema de eficiencia nos pusimos a pensar en un diseño mezclando el concepto que mostramos anteriormente, de hacer una estructura de papel, para que sea muy liviano, y de esa idea, sacamos el siguiente diseño:

Diseño 3

El cual es muy liviano, muy económico ya que es hecho de papel de desechos, autosustentable, resistente, fácil de manufacturar, y haciendo bien el sistema de la hélice, puede ser muy eficiente, en la relación potencia peso.

Por lo tanto en las próximas entregas vamos a probar los diseños, y vamos a ver bien cual escogemos.

Selección de conceptos

Selección de conceptos:

Lo primero que haremos será dar diferentes tipos de materiales, con sus propiedades y defectos, para luego poder elegir los mejores para nuestro proyecto.

El primer requisito de nuestro proyecto es que sea liviano por lo tanto los materiales que propondremos serán:

- Plástico, ( resistente, pero no muy barato)

- madera de balsa (resistente, liviano y ecológico)

- Papel: una idea que nos llama mucho es la de usar papel de guías y materiales que nos sobran, haciendo rollitos de papel que son muy resistentes y livianos, y así usar material de descarte, bajando mucho el precio del producto.

- cartón piedra (resistente, pero mas caro y liviano que el papel)

- cajas de huevo: resistente, y también es de descarte.

- aluminio: muy resistente, liviano, pero es caro y no es descarte.

- Latas de bebidas: liviano, barato y de descarte. (para la hélice).

Luego debemos definir el tipo de hélice que utilizaremos para esto privilegiaremos aquella que abarque la mayor cantidad de área posible, para agarrar la mayor cantidad de aire, pero siempre teniendo en cuenta que la estructura resista el peso de la hélice.

Los tipos de hélice que hemos analizado son los siguientes

Analizando estos tipos de hélices, decidimos que nos gustaría trabajar, por un tema de área, pesos, costos, con los siguientes tipos de hélices.

-Triple aspa: ya que puede ser liviana, y puede abarcar harta área.

-Multi aspa: ya que esta agarrara mucho viento, pero le juega en contra que pude ser muy pesada.

- Savonius curvo: esta nos puede ser muy útil para una opción que tenemos para el proyecto que mostraremos mas adelante, ya que pude agarrar harto viento, en dirección que no sea normal.

- V-vawt: esta también nos puede servir para agarra viento en dirección que no sea normal.

- Concentrador: esta nos ayudaría mucho a aprovechar la mayor cantidad de viento.

Tipos de sistemas eólicos que hemos pensado para empezar a definir nuestro proyecto:

La primera idea que se nos vino a la mente es hacer varios rollos de papel de guias, pruebas y varios elementos que ya no utilizamos, cosa que la estructura pese muy poco y sea de descarte. Para esto pensamos es hacer un reticulado con rollos de papel como muestra la siguiente imagen.

Esto es aunque no parezca, muy resistente, y podemos verlo en la siguiente imagen.

Lo difícil de este sistema, es como afirmar la estructura al soporte, ya que es donde se concentrara todo el peso, y también será difícil agregarle el rotor. Esta base de papel seria buena con hélice de 3 aspas, ya que es más liviana.

Otra estructura que también se nos ocurrió, es la siguiente:

Estas son dependiendo la cantidad de hélices.

Esta rota con la hélice y hace girar la barra la cual hace girar una especie de junta de cardan, la que transformara el giro en potencia.

Para esto hemos considerado el diseño con varios tipos de hélices que se verán a continuación.

Esta hélice de 3 aspas tiene varias ventajas, ya que es liviana, y es la más usada.

Esta hélice, aprovecharía más el viento que la otra, pero es más pesada.

Esta lo mismo que la anterior, pero seria muy pesada.
